2. 另外一头插入5V适配器插头，插头接入市电插座。（注：请注意连接完好）
或另外一头插入5V移动电源（充电宝）（注：请确保移动电源是5V输出）
3. 将测试表笔接线端子红色插入仪表器面板红色插孔（上标有“+”），
黑色端子插入仪器面板黑色插孔（上标有“-”）。
4. 测试时，红色表笔接触电池正极，黑色接触负极。（注：请注意接触充分）
五: 具体操作示例：（仅供参考）
（注：以设置范围3.90-4.00V，模式1范围内长响报警，速度2测试为例）
5.1 连接好电源线及测试线，打开仪表顶部电源开关开机；
5.2 按‘确定’键，此时界面显示L，约1秒后跳入电压下限设置界面，
通过‘▲▼’键将电压范围最小值设置为3.900；
5.3 再按‘确定‘键，此时界面显示H，约1秒后跳入电压上限设置界面，
通过‘▲▼’键将电压范围最大值设置为4.000；
5.4 再按‘确定‘键，通过‘▲▼’键将界面调节显示F 1；
5.5 再按‘确定‘键，调节测试速度为SP2，调好后再按’确定‘键回到测试界面。
5.6 开始测试，
如所测的结果数值在3.90-4.00V内，则亮绿灯，同时一直滴滴的长响，
如所测的结果数值不在3.9-4.00V内，则亮红灯无声音。
5.7 测试完成，关掉开关，断开电源。
1、工作电压：DC 5V : 消耗功率：约3W 工作环境：0到40摄氏度
2、仪表大小约：180mm（L）*100mm（W）*50mm（Ｈ） 重量约0.8kg
3、工作供电方式：5V电源插头供电或5V移动电源（充电宝）供电：
4、设备组成：仪表主机1台、5V电源适配器插头1个，电源连接线1条。
测试表笔1套、操作说明书（含保修卡）
仪表外观功能及本说明书如有改进，恕不另行通知：
仪表可免拆壳校正，校准资料如有需要，请另行联系我司！
注：测试精度说明：因方案芯片自身的偏差及线性原因，校准后精度为正负1mV。
|
仪表编号 |
标准值 |
实测值 |
允许偏差（校准后） |
|
|
|
|
±（0.002%RD+2mV） |

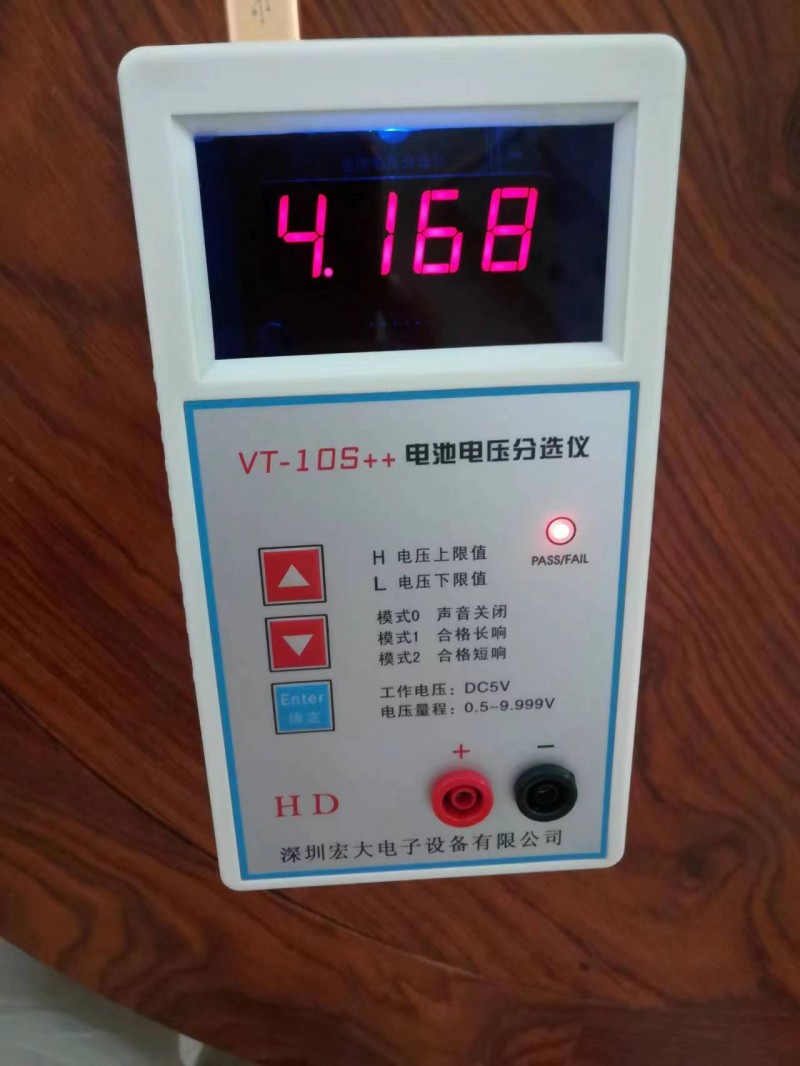

三: 各按键与界面模式功能说明：
确认 ：按该键可进入参数范围设置、模式选择、进入下一步：
△▽ ：数值设置、模式选择键（每按一下可使数值递增\递减‘1’）
0. 按一下“确认”键：
1. 显示第1项：L：电压下限。……（可能通过△▽《设置电压范围的最小值》
2. 再按一下确认键 第2项： H：电压上限。……（设置电压范围的最大值）
3. 再按一下确认键 第3项：F：报警模式：（注：部分机型才有模式3和模式4设置）
模式F 0是无声音提示，合格亮绿灯，不合格亮红灯：
模式F 1是合格长响，亮绿灯：不合格不响亮红灯：
模式F 2是合格短响，亮绿灯：不合格不响亮红灯：
模式F 3是合格不响，亮绿灯：不合格常响亮红灯：
模式F 4是合格不响，亮绿灯：不合格短响亮红灯。
注：红绿色指示灯模式（在范围内亮绿灯、不在范围内亮红灯），此为程序默认。
4. 再按一下确认键第4项：SP 1…5测试速度，（注：SP 1为最快，SP 5最慢）
四: 连接说明：
1. 双USB公头插头，一头插入仪表顶部的USB插头母座：
2. 另外一头插入5V适配器插头，插头接入市电插座。（注：请注意连接完好）
或另外一头插入5V移动电源（充电宝）（注：请确保移动电源是5V输出）
3. 将测试表笔接线端子红色插入仪表器面板红色插孔（上标有“+”），
黑色端子插入仪器面板黑色插孔（上标有“-”）。
4. 测试时，红色表笔接触电池正极，黑色接触负极。（注：请注意接触充分）
五: 具体操作示例：（仅供参考）
（注：以设置范围3.90-4.00V，模式1范围内长响报警，速度2测试为例）
5.1 连接好电源线及测试线，打开仪表顶部电源开关开机；
5.2 按‘确定’键，此时界面显示L，约1秒后跳入电压下限设置界面，
通过‘▲▼’键将电压范围最小值设置为3.900；
5.3 再按‘确定‘键，此时界面显示H，约1秒后跳入电压上限设置界面，
通过‘▲▼’键将电压范围最大值设置为4.000；
5.4 再按‘确定‘键，通过‘▲▼’键将界面调节显示F 1；
5.5 再按‘确定‘键，调节测试速度为SP2，调好后再按’确定‘键回到测试界面。
5.6 开始测试，
如所测的结果数值在3.90-4.00V内，则亮绿灯，同时一直滴滴的长响，
如所测的结果数值不在3.9-4.00V内，则亮红灯无声音。
5.7 测试完成，关掉开关，断开电源。
